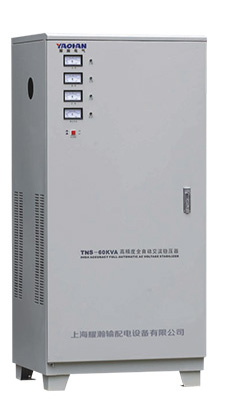

SVC系列高精度交流穩壓器由接觸式自耦調壓器、伺服電動機、自動控制電路等組成。當電網電壓不穩定或負載變化時，自動控制電路按輸出電壓的變化驅動伺服電動機，調整接觸式自耦調壓器上的碳刷的位置，使輸出電壓調整到額定值。
初檢：
在裝配之前，首先檢查外殼、支架、電機、卡箍、螺絲等電鍍噴塑件質量是否符合要求。面板、底板是否合格，絲印清晰，位置準確，表面無劃印、氣泡。配件規格是否正確，質量是否合格。
底板裝配：
橡皮腳大小統一，不松動，不漏裝；電源線橡皮套不能有破裂現象，插座裝配到位，不松動；在裝配接線排時，不能有松動和歪斜現象，防止漏電。
線圈引線：
線圈抽頭應刮干凈，用力不宜過大，以防止抽頭斷裂。焊錫時不能有虛焊現象（特別雙線頭）,抽頭長度為2~3cm,長短統一。
固定線圈底座：
緊固螺絲應擰緊（1.5KVA以下的線圈膠木底座上的方位孔必須與裝電機的螺絲孔位對準）。
軸承中心孔的加工：
不能將孔絞的太大，保證軸在軸套內轉動時，無晃動或卡死現象：對1.5KVA以下規格;銅齒輪鉚于軸上時，必須鉚合牢固，不應有松動、歪斜現象，軸必須垂直于輪齒平面。
固定線圈：
壓圈、線圈及底座中心孔應中心對稱，軸套固定與支架凹處相吻合，且螺母緊固、牢靠；電刷頭距線圈中心的距離在整個平面內運轉時，變化不超過1mm,電刷頭在運行過程中高度變化不超過1.5mm.
接觸組件的裝備：
電刷截面呈梯形（與線圈磨面上的線匝磨面性狀吻合）；
電刷截面厚應占（1.8~3）匝線徑寬（1.5kAV以下可為4匝）；電刷組件（包括銅件、碳刷以及接線點）上無助焊劑及油漬；電刷截面接觸表面盡量大，但其長度不應超過磨面寬度范圍；
碳刷與刷握配合緊密，不能有大的擺動（擺角不大于1.5°）或被卡死。
裝線圈卡箍：
接頭方向應統一，不松動，且固定在絕緣紙中間（絕緣紙須經過浸漆處理），絕緣紙（1mm厚）將線圈與支架等固定件隔開；絕緣紙寬度應大于卡箍寬度（至少大于1cm）；
裝電機：
用手?jǐn)[動碳臂時，電機不應松動和不正常滑動，同時不與其它零件相碰，兩轉動齒輪間隙恰當，不應有脫扣或卡死現象；固定電機或電機架的螺絲長短是否合適；裝微動的方向要正確，緊固螺絲長度地合適，必須裝緊。
固定機芯：
螺絲大小統一，不漏裝、不滑絲，彈墊平墊裝配規范。
面板上的電表、指示燈安裝正確，不應松動，插座、開關要裝到位、緊固。
拉筋長短要與底板長度相符，孔位準確，固定螺母必須帶彈墊、平墊。
提手帶、提手扣無黑斑、銹斑、氣泡，且對齊，手提無斷裂現象。
裝蓋后，內無異物且清潔，手搖動后無響聲。
外殼螺絲，大小，顏色統一，不松動，更不能有滑絲或生銹現象。
各元件和緊固件的固定：螺絲一定要擰緊，元件不能松動、滑絲，有螺母地方均需安裝平墊、彈墊。絕不能用502粘合劑固定。
耀瀚在此提醒用戶：要想SVC系列高精度交流穩壓器更好的服務我們生活，就要安SVC高精度穩壓器的裝配規程規范操作哦！
